ちょっと、そこ！中電圧 VFD のサプライヤーとして、私はさまざまな環境でさまざまな課題に対処するかなりの経験を積んできました。最も一般的に発生する問題の 1 つは、高地での使用に合わせて中電圧 VFD の冷却システムを調整することです。このブログでは、この問題に対処する方法についてのヒントと洞察を共有します。
高地環境が中電圧 VFD の冷却システムに課題をもたらす理由を理解することから始めましょう。高地では空気密度が減少します。ご存知のとおり、VFD の冷却システムは動作中に発生する熱を空気に依存しています。空気の密度が低いと、熱伝達効率が大幅に低下します。これは、同じ量の空気が低高度にある場合ほど多くの熱を運ぶことができないことを意味します。
まず最初に、高地での使用に中電圧 VFD を検討する場合は、電力ディレーティングを注意深く検討する必要があります。電力ディレーティングは基本的に、過熱を防ぐために VFD の電力出力を下げることです。高高度での空気密度の低下は、システムの冷却能力が低下することを意味します。したがって、VFD を最大定格出力で動作させると、過熱する可能性があります。
たとえば、中電圧VSD海面では問題なく動作しますが、高地で使用する場合は出力を一定の割合で下げる必要がある場合があります。通常、メーカーは、高度に基づいてどれだけの電力を削減する必要があるかを示す電力軽減曲線を提供しています。 VFD の長期的な信頼性を確保するには、これらの曲線に従うことが重要です。
さて、冷却システム自体について話しましょう。中電圧 VFD の冷却システムには、空冷式と水冷式の 2 つの主なタイプがあります。
空冷システム
空冷式 VFD は非常に一般的です。ファンを使用してヒートシンクに空気を吹き付け、熱を放散します。高地では、これらのファンを調整する必要がある場合があります。空気密度の低下は、同じ量の空気を移動させるためにファンがより激しく働く必要があることを意味します。 1 つのオプションは、ファンの速度を上げることです。ただし、これには限界があります。ファン速度を上げすぎると、エネルギー消費量が増加し、ファンの磨耗が増加する可能性があります。
もう一つできることは、ファンを増やすことです。ファンを追加すると、冷却システムを通る全体的な空気の流れを増やすことができます。これは熱伝達効率の向上に役立ちます。ただし、ファンを追加するとスペースも増え、メンテナンスも増える可能性があることに注意してください。
空冷式のフィルターにも注意が必要です。高地では、空気中により多くの塵や破片が含まれる可能性があります。フィルターが詰まると、空気の流れが大幅に減少し、VFD の温度が上昇する可能性があります。したがって、フィルターをより頻繁に掃除または交換するようにしてください。
水冷システム
のような水冷式 VFD4160V VFD、水を使って熱を奪います。一般に、特に高地環境では空冷システムより効率的です。水冷システムの主な利点は、冷却能力が空気密度の影響をあまり受けないことです。
ただし、考慮すべき点がまだいくつかあります。高地では水の沸点が下がります。これは、水冷システムがより低い圧力で動作するように設計されていることを確認する必要があることを意味します。水の沸騰を防ぐために、圧力リリーフバルブと水の流量を調整する必要がある場合があります。
また、高地では水源が異なる場合があります。水は冷たく、より多くの熱を吸収できるため、有利になる可能性があります。しかし、より多くのミネラルや不純物が含まれる可能性もあります。これらは冷却システムにスケールや腐食を引き起こす可能性があります。したがって、適切な水処理システムを導入することが重要です。
これらの技術的な調整に加えて、VFD の温度を注意深く監視することも重要です。温度センサーを使用して、VFD キャビネット内および主要コンポーネントの温度を追跡できます。温度が通常の範囲を超えて上昇し始めた場合は、出力をさらに下げるか、冷却システムに問題がないか確認するなど、直ちに措置を講じることができます。
ここで、高地における中電圧 VFD の冷却に影響を与える可能性のあるその他の要因について説明します。周囲温度が大きな役割を果たします。高地地域では、昼と夜の温度差が大きくなることがあります。日中は気温が比較的高くなる可能性があり、冷却システムへの負担が大きくなる可能性があります。夜になると気温が大幅に下がることがあります。
VFD がこれらの温度変化に対処できるように設計されていることを確認する必要があります。一部の VFD には、周囲温度に基づいて動作を調整できる温度補償機能が組み込まれています。
高地では湿度も異なります。湿度が低いと静電気が蓄積する可能性があり、VFD 内の敏感な電子コンポーネントに損傷を与える可能性があります。これを防ぐには、静電気消散材を取り付けるか、静電気防止スプレーを使用する必要がある場合があります。

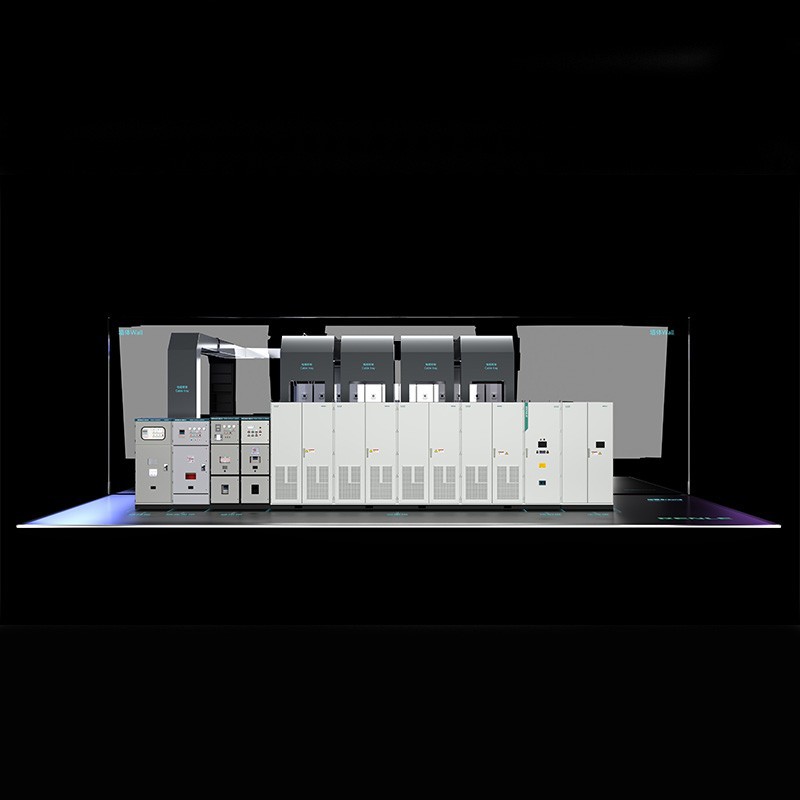

あなたが市場に参入しているのであれば、高電圧VFDまたは、既存の中電圧 VFD の冷却システムを高地での使用に合わせて調整する必要がある場合は、お気軽にお問い合わせください。当社には、お客様の特定のニーズに最適なソリューションを見つけるお手伝いをする専門家チームがいます。電力ディレーティング、冷却システムの調整、パフォーマンスの監視など、あらゆるニーズに対応します。
結論として、中電圧 VFD の冷却システムを高地で使用できるように調整するには、技術的な知識と実践的な経験の組み合わせが必要です。高地環境によってもたらされる課題を理解し、適切な調整を行うことで、VFD の信頼性の高い動作を保証できます。したがって、何か問題に直面している場合、または単に詳細を知りたい場合は、お気軽にご相談ください。私たちは、中電圧 VFD を最大限に活用できるようお手伝いいたします。
参考文献
- 中電圧 VFD のメーカーマニュアル
- 電気機器の高地での動作に関する業界標準
- VFD の熱伝達および冷却システムに関する技術論文
